VP-2012
|
VP-3012
|
VP-4012
|
VP-5012
|
|
重要诸元
|
|
X 轴行程
|
2,000 mm
|
3,000 mm
|
4,000 mm
|
5,000 mm
|
|
Y 轴行程
|
1,200 mm
|
|
Z 轴行程
|
760 mm
|
|
主轴鼻端至工作台面距离
|
200 ~ 960 mm
|
|
双柱间距离
|
1,300 mm
|
|
工作台
|
|
工作台尺寸 ( X 方向 )
|
2,000 mm
|
3,000 mm
|
4,000 mm
|
5,000 mm
|
|
工作台尺寸 ( Y 方向 )
|
1,100 mm
|
|
工作台较大载重量
|
3,500 kg
|
4,500 kg
|
6,000 kg
|
8,000 kg
|
|
主轴
|
|
主轴马达 ( 连续 / 30 分 )
|
11 / 15 kW ( 15 / 20 HP ) ( 标准 )
22 / 26 kW ( 30 / 35 HP ) ( 选配 )
|
|
主轴转速
|
6,000 rpm ( 选配 8,000 / 10,000 rpm )
|
|
主轴内孔规格
|
BT50 ( ISO50 ) ( 选配 DIN69871-A )
|
|
主轴进给
|
|
快速进给速率 X 轴
|
20,000 mm / min.
|
10,000 mm / min.
|
8,000 mm / min.
|
|
快速进给速率 Y 轴
|
20,000 mm / min.
|
|
快速进给速率 Z 轴
|
20,000 mm / min.
|
|
切削进给速率
|
10,000 mm / min.
|
8,000 mm / min.
|
|
刀库
|
|
刀库容量
|
30 T ( 选配 40 T )
|
|
较大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
|
较大刀具长度
|
350 mm
|
|
较大刀具重量
|
15 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.010 / 全长 mm
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.02 mm / 全长
|
P ≤ 0.03 mm / 全长
|
P ≤ 0.04 mm / 全长
|
|
重现精度 ( JIS B 6338 )
|
± 0.003 mm
|
|
重现精度 ( VDI 3441 )
|
Ps ≤ 0.015 mm
|
Ps ≤ 0.02 mm
|
Ps ≤ 0.03 mm
|
|
一般规格
|
|
电力需求
|
AC 220 ± 10 % 3 相 , 60 / 50 Hz / 40 kVA
|
|
气压压力需求 ( 最少 )
|
5 ~ 8 ( 5 ) kg / cm²
|
|
油压箱容量 ( 油压泵 )
|
120 liter ( 10 HP )
|
|
润滑油箱容量
|
6 liter
|
|
切削液容量 ( 切削液泵 )
|
370 liter ( 1 HP )
|
|
机器净重
|
18,000 kg
|
22,500 kg
|
25,000 kg
|
28,000 kg
|
高性能龙门型加工中心机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 VP系列龙门型加工中心机，设计理念以及稳定可信赖的机械结构，在最小的占地面积，发挥大的加工效能，是很具高性价比的机种之一。模组化设计，完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用，可充分符合您现在与未来的各种加工需求。

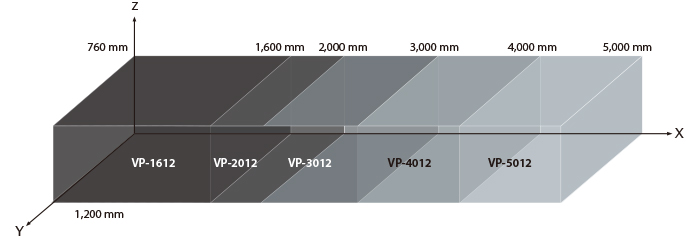

产品地图 ( 三轴行程 )
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求
X、Y 轴采用高刚性、高精密线性滑轨
Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。
( 选用直结式高速主轴，Z 轴采用滚柱型线性滑轨设计 )
.jpg)

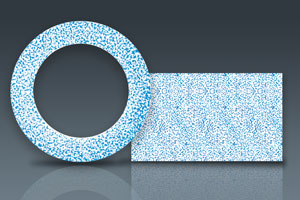

主轴端面精密铲花
.jpg)

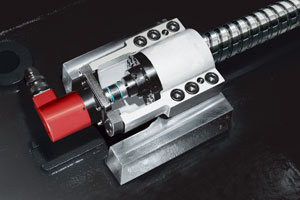

精度回馈系统
采用半闭回路设计，螺杆尾端直接与解码器连结，正确反应螺杆转动位置，确保良好的定位精度
.jpg)
门桥与底座结合面铲花
优异的品质源自于精湛的铲花工艺，所有接触面皆经过精密手工铲花程序
轴向进给跳脱机构
轴向进给系统配置机械式扭力限制器，有效减少因过负载或撞机对机器造成的损害
.jpg)
强悍的切削能力
头部采用内包式硬轨设计，高刚性、力流效应佳，减少切削悬伸、震动问题。Y 轴采用段差式高刚性线性滑轨设计，提升主轴头、鞍座、横梁之整体结构刚性，缩短刀具接触点与横梁之间距，提升切削能力
中心对称式主轴系统设计
将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱做好的空间配置，有效抑制热变位与减低不平衡力矩的产生，确保加工精度与重切削能力
.jpg)

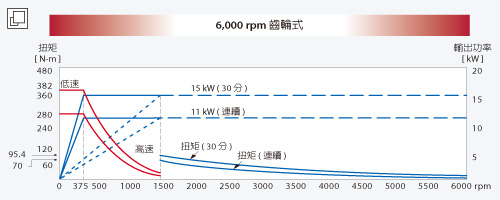

6,000 rpm 齿轮式
![[+]](\UpLoad1\spindle_output_6000rpm_tw.jpg)
8,000 rpm 直结式
![[+]](\UpLoad1\spindle_output_8000rpm_tw.jpg)

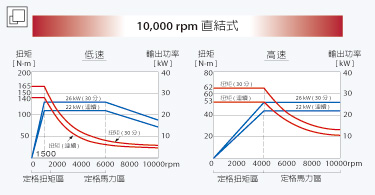

10,000 rpm 直结式
![[+]](\UpLoad1\spindle_output_10000rpm_tw.jpg)
.jpg)
